Mám dotaz na zapojení modulu zpětného hlášení S88, jak zapojit více těchto modulů k 1 centrále? Hledal jsem na netu ale našel jsem schéma zapojení pouze 1 modulu. Jedná se o modul z produkce dccdoma číslo 55088, centrálu mám TCS. Díky za odpověď.

Dobrý den,
Váš dotaz jsem přesunul do správné kategorie - "Komponenty DCCdoma".

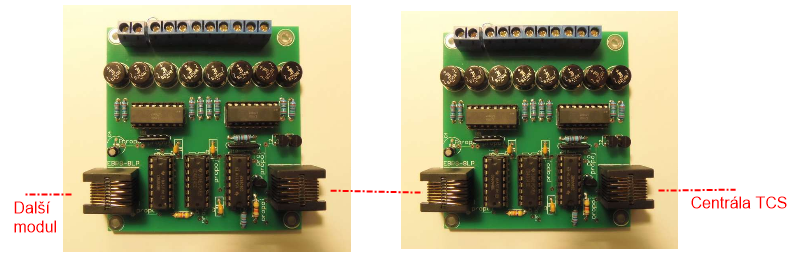

Ohledně modulu S88, tak ten má vždy dva RJ45 konektory (jsou to černé konektory jako pro připojení k LAN). Když dáte modul těmi konektory dolů, tak pravý konektor jde do centrály TCS a levý konektor je pro spojení s dalším modulem. Správné propojení je na obrázku níže.

Děkuji, zatím mám objednáno, neměl jsem ten modul v rukách tak proto jsem se zeptal

Zdravím,
Měl bych dotaz zda mám správnou domněnku a výše zmiňovaný modul zpětného hlášení by měl normálně fungovat na modulové stanici (trakce napájená přes centrálu uhlenbrock), když bych výstup z tohoto modulu připojil na zobrazení zpětné vazby FBO, případně do pc přes příslušnou centrálu (nesloužící pro napájení trakce) ovládající protokol s88.
Děkuji

Zdravím,
chvíli mi trvalo, než jsem pochopil, jak to myslíte. Je to tedy tak, že DCC by bylo z jedné centrály a S88 data by zpracovávala jiná centrála? Mělo by to fungovat.

zavavov píše: ↑8.11.2022 12:16:11 Zdravím,
chvíli mi trvalo, než jsem pochopil, jak to myslíte. Je to tedy tak, že DCC by bylo z jedné centrály a S88 data by zpracovávala jiná centrála? Mělo by to fungovat.

ano jak píšete. Jedna centrála zajistí DCC pro lokomotivy layoutu a S88 by šlo přes druhou umístěnou ve stanici. děkuji za odpověď

Dobrý den
Chci se zeptat jaký použít typ modulu pro vratné smyčky? centrala TCS-2děkuji za radu

Dobrý den,
měl by fungovat libovolný modul, který zvolíte, protože to na centrálu nemá až takový vliv. Několik informací k tomu najdete i v tomto vlákně: rady-a-postupy-f17/vratna-smycka-t32.html

Modul vratné smyčky býval i na e-shopu DCCdoma, ale díval jsem se, že už ho tam nemají.
