Zapojení výhybky bez řezání jazyků
Napsal: 6.10.2021 09:47:46
od Rosecký Martin

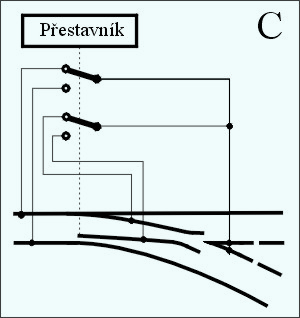

Dobrý den, potreboval bych poradit jak zapojit váš servoprestavnik k vyhybce. Mám z výhybky vyvedených 5 vodičů, 2 vodiče k jazykům, 1 vodič k srdcovce a 2 vodiče k napajeni signalu J aK. Zkoušel jsem je zapojit podle schematu na stránkách Lokopinu ale nefunguje to,
- vyhybky4_1c.png (30.56 KiB) Zobrazeno 110794 x
Děkuji za odpověď.
Re: Zapojení výhybky bez řezání jazyků
Napsal: 6.10.2021 11:12:40
od jirikral
Dobrý den, lepší zapojení je oba mikrospínače propojit a přivést střed na srdcovku a napájení JK brát z koleje před nebo za výhybkou. A to je celé. Jazyky se napájí přilehnutím ke koleji, není nutné je napájet. Srdcovka musí být přes oba přepínače musí projít nulou nez napětí při přestavování. Zapojení z obrázku je ze starších výhybek, kde nebylo řešeno napájení jazyků. Každopadně platí to stejné musí to být přes dva mikrospínače, jeden nestačí.
dccdoma Král
Re: Zapojení výhybky bez řezání jazyků
Napsal: 6.10.2021 11:39:13
od Rosecký Martin
Dekuji, vyzkouším to, jestli jsem to pochopil tak jazyky vubec neresit, mikrospínače propojit a srdcovku napojit na prostřední kontakty.
